一、防腐材料选择
1.耐高温防腐涂料
有机硅涂料：耐温可达600℃，耐酸碱腐蚀，适用于高温烟气环境。
环氧玻璃鳞片涂料：耐温200℃左右，抗渗透性强，适用于含腐蚀性气体（如SO₂、HCl）的烟气。
聚脲弹性体涂料：耐温150℃，耐磨、抗冲击，适用于烟气含颗粒物的工况。
2.耐酸砖/板衬里
采用耐酸瓷砖或花岗岩板，通过树脂胶泥粘贴于内壁，形成物理隔离层，耐温可达300℃，适用于强腐蚀性烟气。
3.玻璃钢（FRP）衬里
以树脂为基体、玻璃纤维为增强材料，耐温120-180℃，耐腐蚀性强，适用于中等温度和腐蚀性环境。
4.钛合金贴片
钛合金具有优异的耐腐蚀性，适用于腐蚀环境（如湿法脱硫烟气），但成本较高。
二、施工流程

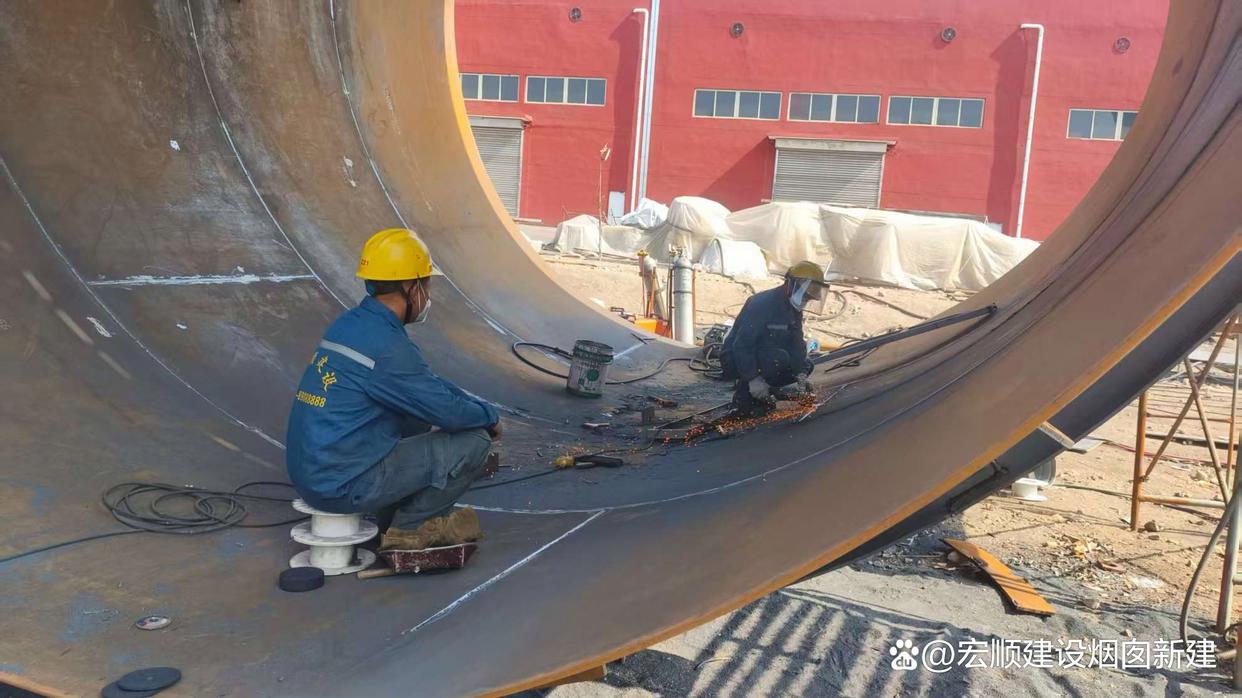

1.表面处理
除锈：采用喷砂或抛丸处理，达到Sa2.5级（近白金属级），去除油污、锈蚀和旧涂层。
粗糙化：表面粗糙度控制在40-70μm，增强涂层附着力。
清洁：用压缩空气吹扫或真空吸尘，确保无灰尘、杂质。
2.底漆涂装
涂刷环氧富锌底漆（干膜厚度≥80μm），提供阴极保护，增强防腐性能。
底漆需固化后（通常24小时）方可进行下一道工序。
3.中间层施工
玻璃鳞片涂料：分2-3层涂刷，每层厚度≤1mm，总厚度≥2mm，每层间需打磨处理。
玻璃钢衬里：采用手糊法或喷射法，分层铺设玻璃纤维布，树脂含量控制在55%-65%。

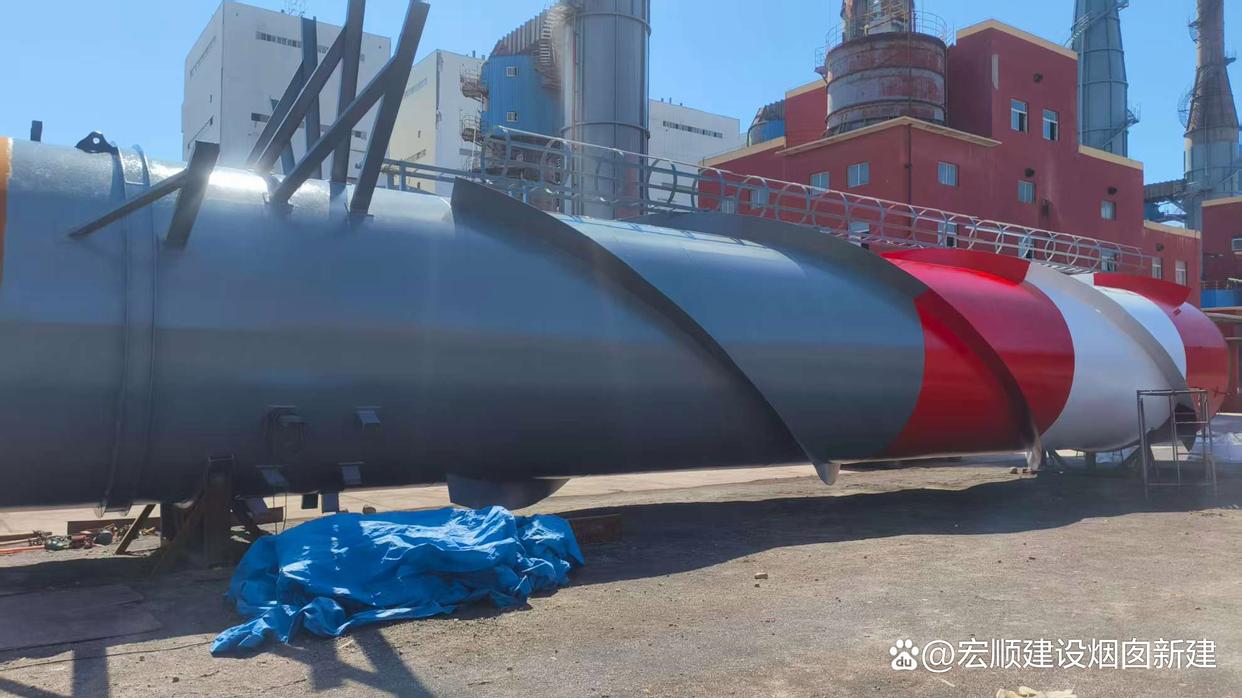

4.面漆涂装
涂刷耐候性面漆（如聚氨酯面漆），干膜厚度≥50μm，提供抗紫外线、耐磨保护。
面漆颜色需符合设计要求（如警示色）。
5.局部修复
对焊缝、法兰连接处等易腐蚀部位，采用玻璃布增强或涂抹防腐膏进行局部加强。
三、维护管理
1.定期检查
每半年进行一次外观检查，重点观察涂层剥落、鼓泡、变色等问题。
每年进行一次厚度检测和附着力测试，评估防腐层性能。
2.局部修复
对发现的小面积缺陷（如直径≤50mm的剥落），采用砂纸打磨至完好基层，重新涂刷底漆和面漆。
对大面积腐蚀或穿孔，需清除腐蚀层，重新施工防腐层。
3.清洗保养
定期清理烟囱内壁积灰（如每2-3年一次），避免腐蚀性介质长期附着。
清洗时采用低压水冲洗，避免高压水损伤涂层。
4.记录管理
建立防腐施工档案，记录材料批次、施工日期、检测数据等信息。
对每次维修进行详细记录，为后续维护提供参考。
四、常见问题及解决方案
1.涂层起泡
原因：基层潮湿、涂层过厚。
处理：铲除起泡部分，干燥基层后重新涂装，控制每层厚度和固化时间。
2.涂层剥落
原因：表面处理、附着力不足。
处理：重新喷砂处理至Sa2.5级，涂刷底漆后施工防腐层。
3.玻璃钢衬里开裂
原因：树脂固化收缩、温度应力。
处理：增加玻璃纤维布层数，采用分段施工减少收缩应力。
