一、腐蚀原因分析
1.环境因素
大气腐蚀：工业区空气中的SO₂、NOx、Cl⁻等污染物与水蒸气结合，形成酸性电解液，加速电化学腐蚀。
湿度影响：高湿度环境（如沿海地区、雨季）促进水分在钢材表面凝结，形成腐蚀介质。
温度变化：昼夜温差导致钢材表面冷凝水反复形成，加剧腐蚀。
紫外线辐射：长期暴露于阳光下，涂料老化开裂，失去防护作用。
2.介质腐蚀
粮食筒仓：粮食中的水分、微生物（如霉菌）产生有机酸，腐蚀钢材。
水泥筒仓：水泥中的碱性物质与空气中的CO₂反应，生成碳酸，腐蚀内壁。
化工原料筒仓：酸、碱、盐等化学物质直接接触钢材，引发化学腐蚀。
介质温度：高温介质（如热沥青、熔融盐）加速钢材氧化，降低涂层附着力。
3.结构因素
应力腐蚀：焊接接头、螺栓连接处存在残余应力，易引发应力腐蚀开裂。
缝隙腐蚀：结构缝隙（如法兰连接、搭接缝）积水，形成氧浓差电池，加速局部腐蚀。
涂层缺陷：涂层厚度不均、针孔、气泡等缺陷导致腐蚀介质渗透。
二、防腐方案设计
1.防腐体系选择
涂料防腐：适用于大多数环境，成本较低，施工灵活。
金属热喷涂：喷涂锌、铝或锌铝合金，形成致密金属涂层，耐腐蚀性强，寿命可达20年以上。适用于高湿度、高盐雾环境（如沿海地区）。
阴极保护：
牺牲阳极法：在筒仓内壁安装镁、锌阳极块，通过电化学作用保护钢材。
外加电流法：适用于大型筒仓，需配备恒电位仪和辅助阳极。
复合防腐：
涂料+金属热喷涂：先喷涂金属层，再覆盖涂料，兼顾耐腐蚀性与美观性。
涂料+阴极保护：适用于强腐蚀环境，延长结构寿命。
三、施工工艺
1. 表面处理
除锈标准：达到GB/T 8923.1-2011中的Sa2.5级。对焊缝、边角等部位重点处理。
清洁度：用压缩空气或清洁布清除表面灰尘，确保无油污、水分。
磷化处理：在钢材表面形成磷酸盐膜，增强涂层附着力。

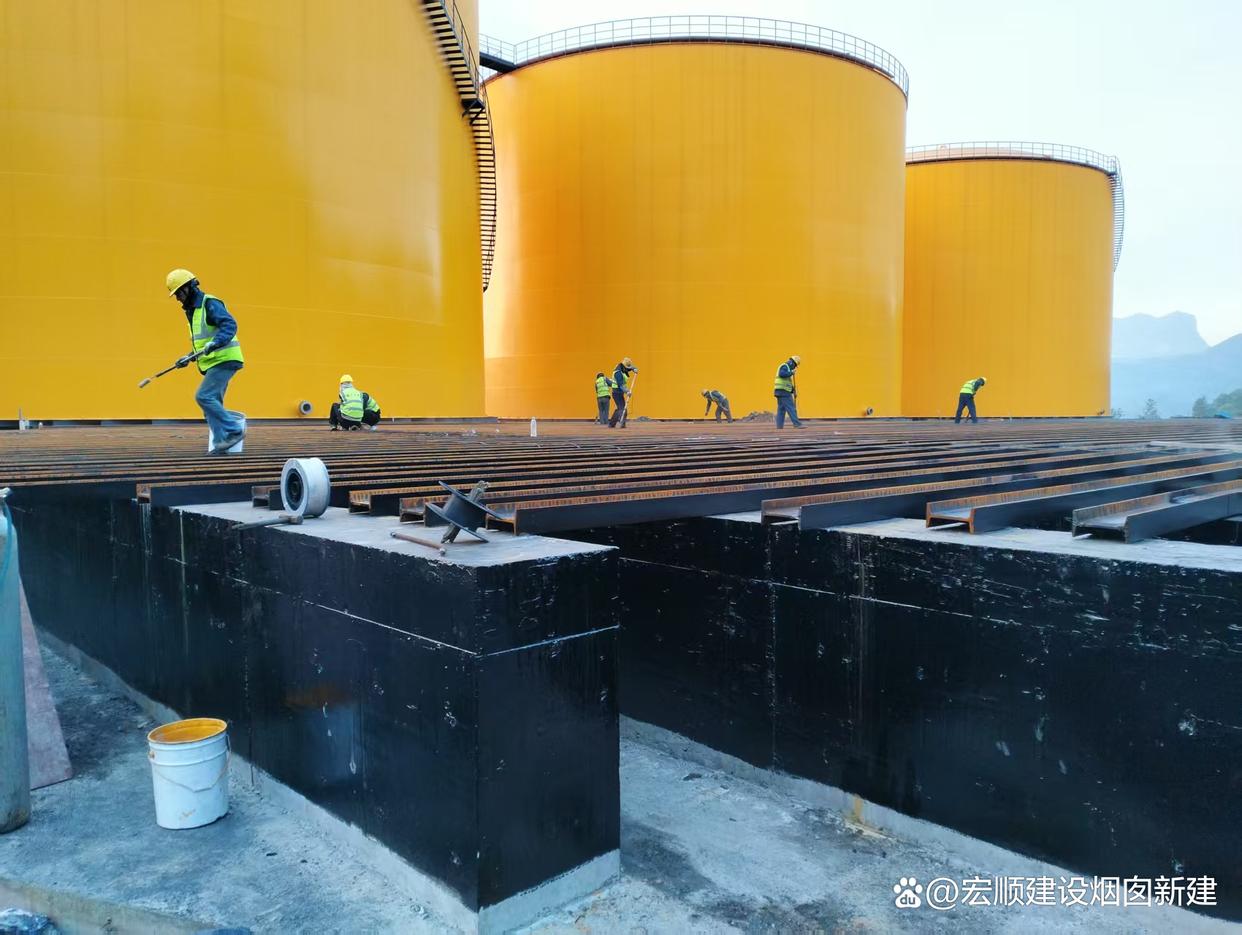

2. 防腐涂层施工
底漆涂刷：
配比：按说明书比例混合底漆与固化剂，搅拌均匀后静置10-15分钟熟化。
施工方法：高压无气喷涂（效率高、涂层均匀），喷枪距离表面30-50cm，角度90°。
厚度控制：干膜厚度≥60μm，用涂层测厚仪随机检测5点，取平均值。
干燥时间：表干≤2小时，实干≤24小时（25℃、湿度≤85%条件下）。
中间漆涂刷：
施工时间：底漆干燥后即可涂刷中间漆，间隔不超过7天。
厚度控制：干膜厚度≥100μm，总厚度（底漆+中间漆）≥160μm。
平整度：用砂纸轻微打磨中间漆表面，去除颗粒。

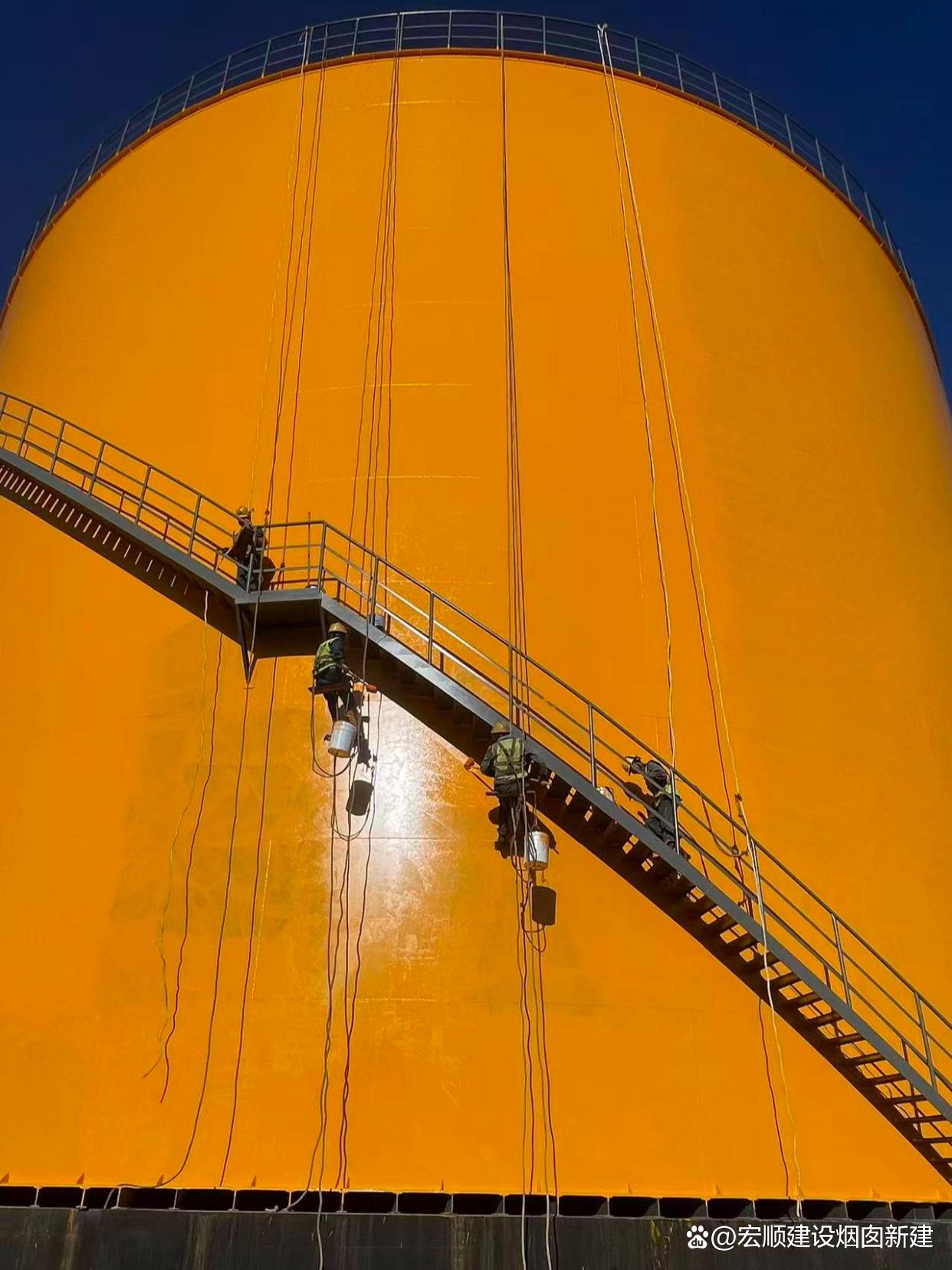

面漆涂刷：
施工方法：优先采用喷涂，确保涂层均匀、无流挂、无针孔。
厚度控制：干膜厚度≥120μm，总厚度（底漆+中间漆+面漆）≥280μm。
固化时间：固化需7天，期间避免触碰或雨水冲刷。
3. 特殊部位处理
焊缝与边角：焊缝部位重点涂刷，厚度比平面增加20%，防止腐蚀从缝隙侵入。边角部位用毛刷补涂，确保无漏涂。
螺栓与连接件：螺栓头部和螺母涂刷防锈漆，防止锈蚀导致松动。连接件缝隙用密封胶填充，防止水分渗入。
排水孔与通风口：排水孔周边涂刷防水涂料，防止积水腐蚀。通风口安装防鸟网，避免杂物堵塞。
四、质量验收
1.外观检查
涂层均匀、无气泡、裂纹、流挂，颜色一致，光泽度符合要求。
焊缝、边角等部位无漏涂、薄涂现象。
2.厚度检测
用涂层测厚仪检测涂层厚度，每10㎡检测1点，合格率≥95%。
3.附着力测试
采用划格法（GB/T 9286-1998）检测附着力，等级≤1级（切割边缘平滑，无一格脱落）。
4.盐雾试验
抽取涂层样品进行500小时盐雾试验，无锈蚀、起泡、剥落现象。
5.电火花检测
对金属热喷涂层进行电火花检测，无漏涂、孔洞。
五、维护管理
1.定期检查
每半年检查一次涂层完整性，重点检查焊缝、边角、排水孔等部位。
发现涂层脱落、锈蚀时，及时修补。
2.清洁保养
用软布清除灰尘，避免使用腐蚀性清洁剂。
雨季后检查排水孔是否畅通。
3.涂层修补
对局部损坏的涂层，需打磨至金属基材后重新涂刷底漆、中间漆和面漆。
修补面积扩大至损坏部位周边10-15cm，确保衔接处密封。
4.阴极保护系统维护
定期检查阳极块消耗情况，及时更换。
监测恒电位仪输出电流，确保保护效果。
5.记录管理
建立防腐档案，记录施工时间、材料批次、检测数据及维护记录。
为后续维修提供依据，延长筒仓使用寿命。
本文采摘于【宏顺建设工程有限公司】主页
